Упаковщики в термоусадочную пленку
Термоусадочные машины предназначены для групповой упаковки емкостей (стеклянных, пластиковых, жестяных и др.) различной формы в термоусадочную пленку. Вашему вниманию мы можем предложить полуавтоматические и автоматические варианты С или БЕЗ применения картонной подложки/лотка.
ПОЛУАВТОМАТИЧЕСКИЙ УПАКОВЩИК ДЛЯ НИЗКОЙ ПРОИЗВОДИТЕЛЬНОСТИ
Мод. CSA101- полуавтоматический термоупаковщик, предполагающий ручную подачу емкостей, с возможностью использования картонной подложки.
Описание:
- Моноблок оснащен регулируемыми по высоте ножками.
- Несущая рама машины - из трубчатого профиля.
- Составные узлы машины:
- 1.Блок предварительного формирования упаковок.
- 2. Узел спайки.
- 3. Туннель термоусадки c вентилятором на выходе.
- Защитные ограждения - фиксированные и открывающееся двери, оснащенные защитными концевиками. Система предназначена для защиты персонала.
- Электрическая панель имеет все необходимые устройства контроля и управления для работы машины.
Принцип работы
Оператор вручную выставляет емкости в зоне предварительного формирования, после чего нажимает специальные кнопки на панели управления, давая тем самым начало рабочему циклу. Толкатель продвигает партию бутылок/банок в зону оборачивания пленкой. Затем сформированная упаковка перемещается в зону первичной спайки пленки (в зоне нахлеста). Имеющаяся щетка помогает избежать опрокидывания продукта во время обрезания и спайки пленки. Далее упаковка поступает в термотуннель, где и происходит термоусаживание пленки вокруг всего продукта. На выходе из туннеля расположен электровентилятор, служащий для охлаждения упаковок.
Технические данные:
- Габаритные размеры: 1350 x 3000 x выс. 2200 мм
- Стандартная высота рабочего стола: 850 ± 25 мм Вес: 950 кг
- Рабочее напряжение: 400 В – 3 фазы - N – PE
- Электрическая мощность: 16 кВт – 27 а
- Подключение сжатого воздуха: 1/4"
- Потребление сжатого воздуха при 6 бар: 154 Нл/мин
- Ширина бобины: макс. диам. 300 x 700 мм
- Толщина термоусадочной пленки: 50-80 микрон
- Мин.размеры упаковки: Д 180 x Ш 120 x В 70 мм
- Макс.размеры упаковки: Д 450 x Ш 350 x В 350 мм (Д+В= макс. 700 мм)
АВТОМАТИЧЕСКИЕ УПАКОВЩИКИ ДЛЯ НИЗКОЙ, СРЕДНЕЙ И ВЫСОКОЙ ПРОИЗВОДИТЕЛЬНОСТИ
(С и БЕЗ применения плоской картонной подложки/лотка)
Группираторы-термоупаковщики Мод. CATXX предназначены для линий низкой, средней и высокой скорости, на которых предусмотрена автоматическая подача емкостей.
ТЕРМОУСАДОЧНЫЕ МАШИНЫ ДЛЯ УПАКОВКИ ТОЛЬКО В ПЛЕНКУ
Описание стандартной версии:
- Моноблок оснащен регулируемыми по высоте ножками.
- Несущая рама машины - из трубчатого профиля.
- Составные узлы машины:
- 1.Блок предварительного формирования упаковок.
- 2. Узел спайки.
- 3. Туннель термоусадки c вентилятором на выходе.
- Защитные ограждения - фиксированные и открывающееся двери, оснащенные защитными концевиками. Система предназначена для защиты персонала.
- Электрическая панель имеет все необходимые устройства контроля и управления для работы машины.
Принцип работы (см. ниже ориентировочное видео)
Подача емкостей осуществляется в автоматическом режиме. Количество задействованных каналов в блоке предварительного формирования зависит от выбранного формата упаковки бутылок/банок. Специальное распределительное устройство, установленное в входе в блок формирования, помогает избежать затора бутылок перед каналами. Сформированная партия бутылок перемещается в зону первичной спайки пленки (в зоне нахлеста). Имеющееся прижимное устройство помогает избежать опрокидывания продукта во время обрезания и спайки пленки. Далее упаковка поступает в термотуннель, где и происходит термоусаживание пленки вокруг всего продукта. На выходе из туннеля расположен электровентилятор, служащий для охлаждения упаковок.
Технические данные: зависят от конкретной модели машины.
ТЕРМОУСАДОЧНЫЕ МАШИНЫ ДЛЯ УПАКОВКИ В ПЛЕНКУ С ПРИМЕНЕНИЕМ ПЛОСКОЙ ПОДЛОЖКИ/ЛОТКА
Описание стандартной версии:
- Моноблок оснащен регулируемыми по высоте ножками.
- Несущая рама машины - из трубчатого профиля.
- Составные узлы машины:
- 1.Блок предварительного формирования упаковок.
- 2. Узел спайки.
- 3. Туннель термоусадки c вентилятором на выходе.
- Магазин для картона с толкателем для подачи картона.
- Защитные ограждения - фиксированные и открывающееся двери, оснащенные защитными концевиками. Система предназначена для защиты персонала.
- Электрическая панель имеет все необходимые устройства контроля и управления для работы машины.
Принцип работы (см. ниже видео)
Подача емкостей осуществляется в автоматическом режиме. Количество задействованных каналов в блоке предварительного формирования зависит от выбранного формата упаковки бутылок/банок. Специальное распределительное устройство, установленное в входе в блок формирования, помогает избежать затора бутылок перед каналами. Специальное распределительное устройство, установленное в входе в блок формирования, помогает избежать затора бутылок перед каналами. Специальный толкатель изымает картонный лист из магазина для картона и укладывает его в зоне, где будет происходить формирование партии бутылок. Сформированная партия на картонном листе перемещается в зону первичной спайки пленки (в зоне нахлеста). Имеющееся прижимное устройство помогает избежать опрокидывания продукта во время обрезания и спайки пленки. Далее упаковка поступает в термотуннель, где и происходит термоусаживание пленки вокруг всего продукта. На выходе из туннеля расположен электровентилятор, служащий для охлаждения упаковок.
Технические данные: зависят от конкретной модели машины.

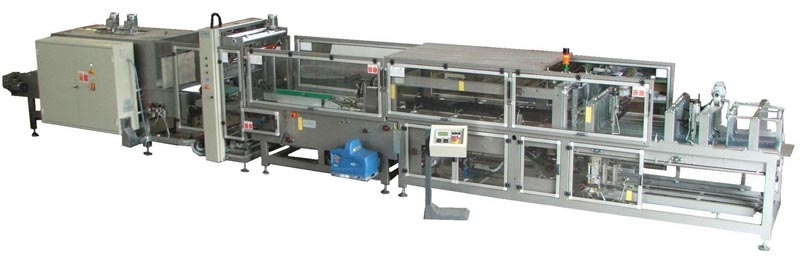

Автоматический упаковщик в термопленку с применением картонного лотка
