Механические и пневматические элеваторы пробок/крышек
Элеваторы служат для подачи различных типов корковых и полиэтиленовых пробок, пластиковых и алюминиевых крышек в бункер укупорочной башни. Подача пробок осуществляется автоматически, по сигналу датчика, контролирующего уровень пробок в бункере укупорочного блока, что облегчает работу персонала.
Вашему вниманию предлагаем механические и пневматические элеваторы.
МЕХАНИЧЕСКИЙ ЭЛЕВАТОР
Механические элеваторы- универсальны, поскольку могут использоваться для работы со всеми типами пробок/крышек.
 |
Технические данные: Почасовая производительность: по запросу (зависит от размера пробки/крышки). Стандартные размеры (по запросу меняются):
|
 |

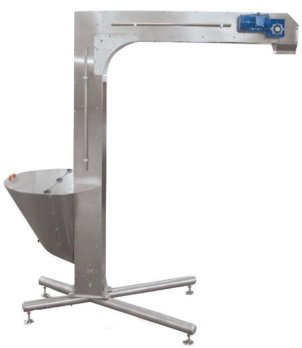

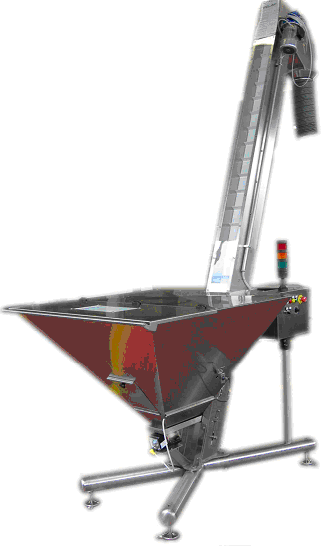

| Элеватор механический наклонный | Элеватор механический вертикальный |
Техническое описание механического элеватора:
- Основание на 4 регулируемых ножках.
- Бункер для пробок вместимостью 200 и 500 м3, укомплектованный вибратором, расположенным на дне.
- Транспортировочная дорожка из ПВХ с лопатками.
- Снаружи канал, в котором расположена транспортировочная дорожка, закрыт прозрачным лексаном для предотвращения попадания пыли.
- 3-фазный двигатель с редуктором для движения транспортировочной дорожки.
- Электрощит управления из нержавеющей стали, укомплектованный:
*системой регулировки подачи пробок из бункера на подъемный ковер при помощи контроля интенсивности вибрации;
*датчиком контроля уровня пробок в бункере с оповещением в случае отсутствия пробок/крышек;
*аварийной лампочкой.
Оборудование соответствует действующим нормам ЕС.
Примечание: по запросу бункер элеватора может быть оснащен системой аспирации пыли.

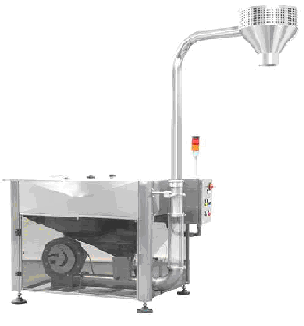

ПНЕВМАТИЧЕСКИЙ ЭЛЕВАТОР
Пневматические элеваторы используются преимущественно для работы с прочными крышками и пробками, которые не подвергаются деформации во время их транспортировки воздушным потоком.
Технические данные:
- Почасовая производительность: по запросу (зависит от размера крышки/пробки).
- Материал: полностью из нержавеющей стали AISI 304.
- Высота элеватора, высота выгрузки и длина транспортировочной трубы: по запросу.
- Питание: 400 В / 50/60 Гц.
Основным преимуществом пневматического элеватора является возможность его установки на относительно большой дистанции от укупорочной башни, на которую должна подаваться пробка. Таким образом, это позволяет решить проблему нехватки производственных площадей в непосредственной близи от линии розлива. Достаточно лишь предусмотреть такую длину транспортировочной трубы, которая соответствует расстоянию между линией розлива и предполагаемым местом расположения элеватора. Возможность подачи пробок на дистанции до 60м (!).
Техническое описание пневматического элеватора:
- Основание на 4 регулируемых по высоте ножках.
- Бункер для пробок вместительностью 165, 200 или 500 м3, с единственной сваркой на стыке, чтобы избежать накопления пыли и грязи.
- Вибрирующее устройство для продвижения крышек/пробок, расположенное на дне бункера.
- Крышка для доступа в бункер из нержавеющей стали со смотровым отверстием из оргстекла (плексиглас)
- Боковая дверца из прозрачного лексана для доступа к насосу и узлу вибрации с
запорным механизмом. - Труба транспортировки крышек с циркуляцией воздуха с циклоном для замедления бега.
- Нагнетательный насос с боковым каналом с фильтром высокой степени очистки для подачи воздуха в трубу транспортировки крышек.
- Электрощит управления из нерж.стали, укомплектованный:
*системой регулировки подачи крышек/пробок;
*датчиком контроля уровня крышек/пробок в бункере с оповещением в случае их отсутствия;
*аварийной лампочкой.
Оборудование соответствует действующим нормам ЕС.
Примечание: по запросу нагнетательный насос элеватора может быть оснащен абсолютным фильтром.
Если линия розлива укомплектована 2 укупорочными башнями, идеальным вариантом в данном случае будет предусмотреть пневматический или механический элеватор с двойной трубой.
 |
 |

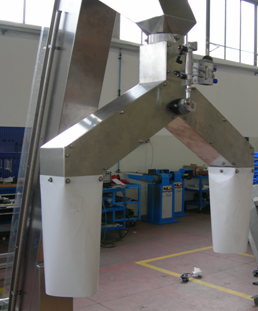

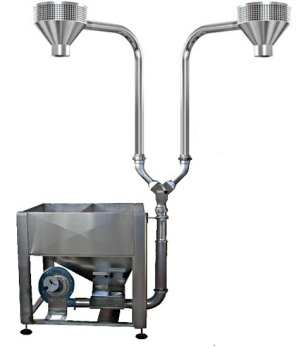

| Пневматический элеватор с двойной трубой | Механический элеватор с двойной трубой |
Регулировка для попеременной подачи пробок на 1 из башен осуществляется путем перекрытия вручную или через ПЛК (по запросу) соответственно одной из труб.
